TIME5631智能超声硬度计
![TIME5631智能超声硬度计](../upload/202407/1721114745.jpg)
产品名称: TIME5631智能超声硬度计
品牌名称:时代
售前咨询: 400-860-1787
产品优势:
• 全国博士后流动站
• 国内外市场占有率高
• 通过ISO-9000标准认证
• 国内先进的仪器制造企业
1
新品简介
TIME5631 超声硬度计是一款依托时代“工业智能检测物联网平台”的智能超声硬度计, 该仪器对试件表面破坏性小,可认为是一种无损检测硬度的设备,同时其检测速度快,精度高,并可以在狭小空间对局部硬化的部件进行测量,也可对薄件进行硬度测量,弥补台式硬度计的局限性,受到市场的欢迎。
应用场合:可测量的工件部位包括带 / 板状工件测量、模具硬化层测量、叶片硬化层测量、齿面硬化层测量、法兰盘边缘测量、车轮、涡轮转子的测量、薄板测量、轴和管道、容器的测量、刀口位置的测量、焊接部位的测量等。
符合标准: TIME5630 超声硬度计性能指标满足《 GB/T34205-2017 金属材料 硬度试验 超声接触阻抗法》的要求。
测量原理:超声阻抗法。

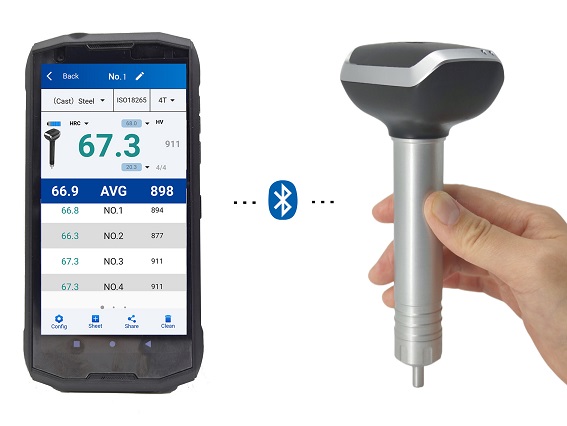

产品组成:由 1 台智能手机 +1 支智能超声硬度计探头组成,两者之间通过蓝牙无线通信。
智能手机端凭借其自身软件、硬件、网络优势实现强大的超声硬度计主机的功能,并能作为智能测量终端节点,接入到物联网平台。
智能探头端的设计则更专注于测量,产品设计中引入了多项新技术。定位方式采用了光电方式,抛弃了 TIME5630 的磁传感器定位方式,保证测量不受周围环境磁场的影响,测量更可靠。导向结构选用了无油滑套,提高了装配精度,避免了装配时需要手工研磨,提高了生产效率。
智能探头体型小巧,无连接线缆,便于携带和操作;产品采用了 5 号干电池供电;可远程升级软件。
产品已申请了外观专利。
2
工作原理
超声接触阻抗法是一种非直接测量压痕的动态压入法。端部镶有特定压头的振动杆受到激励做纵向超声振动,用一定的试验力将压头压入试验件表面,振动杆的纵向振动将受到阻抗,谐振频率发生变化。其变化量与压痕表面积和系统的有效弹性模量成函数关系,硬度值由频率变化得到。
3
产品特点
l 产品由 1 台智能手机 +1 支智能探头组成,两者通过蓝牙进行无线通信;
l 产品可连接到工业智能检测物联网平台——时代“凌云”系统,实现强大的产品功能;
l 智能探头测得硬度值,可实时无线传输到智能手机端;
l 智能手机端安装有“时代智检测”专用测量 APP (以下简称 APP ),接收智能探头的测量值并实现超声硬度计的其它功能;
l 智能探头采用两节 5 号干电池供电,电池更换方便;
l 智能探头的软件可远程升级;
l 电量指示:智能手机图标显示,智能探头红灯低电量提示;
l 超限报警:可预先设置硬度值上、下限,超出范围自动报警;
l 文字选择:简体中文、英文可切换;
l 硬度值转换:可在 HV (维氏)、 HB (布氏)、 HRC (洛氏 C )、 HRA (洛氏 A )、 HRB (洛氏 B )间进行转换;
l 材料选择:提供可选被测试材料,可自定义材料,用户可通过对比试验生成专属的材料硬度曲线;
l 智能探头:标配 10N 探头;
l 示值分辨率: 1HV ;
l 存储:手机端、云端实现海量存储;
l 校准:可对所选材料进行硬度值校准;
l 显示:智能手机显示屏;
l 智能探头外观:符合人体工程学原理,适合手持;
l 测量结果:测量记录可添加图片、视频、定位等多类型的附加信息。
l 数据处理:可实现丰富的后期数据处理,如云端存储、定制工单、数据实时共享、生成报表等。
l 自动关机:具有自动关机功能,且自动关机时长可调或者关闭该功能。
4
技术参数
1、 环境与工作条件:满足 JB/T 9377-2010 《超声硬度计 技术条件》 3.1 的规定,严格避免碰撞、重尘、强磁场、强腐蚀等环境;
3、 硬度计示值分辨率: 1HV ;
4、 测量范围:钢和铸钢: 80-1400HV ,铸铝合金 18-210HV ;
5、 硬度计相对误差最大允许值及相对重复性最大允许值(执行 GB/T34205-2017 )
表
1-3
硬度计的最大允许相对误差
试验力
硬度范围
|
相对误差的最大允许值
|
||
10N |
20N |
50N |
|
<
250HV |
±
4 % |
±
4 % |
±
4 % |
250HV
~
500HV |
±
4 % |
±
4 % |
±
4 % |
>
500HV
~
800HV |
±
5 % |
±
4 % |
±
4 % |
>
800HV |
±
6 % |
±
4 % |
±
4 % |
表
1-4
硬度计相对重复性的最大允许值
探头力值
硬度范围
|
相对重复性的最大允许值
|
||
10N |
20N |
50N |
|
≤
250HV |
8 % |
5 % |
5 % |
>
250HV |
6 % |
5 % |
5 % |
6、 硬度示值稳定性:硬度示值稳定显示,符合 JB/T9377-2010 的规定;
7、 压头:压头采用金刚石正四棱锥体,符合 JB/T9377-2010 的规定;
8、 探头台架:满足 JB/T 9377-2010 的要求;
9、 校准功能:可根据选定材料单独进行硬度值校准;
10、 校准参数:不同材料可单独存储并调用 1 组相应的校准参数;
11、 数据存储:数据可存储在智能手机端或上传至云端;
12、 电源: 2 节 5 号干电池,连续工作时间不小于 24 小时;
13、 智能探头尺寸: 175mm×85 mm×55 mm ;
14、
智能探头重量:约
220g
。
5
基本配置
l
智能超声硬度计探头(
10N
)
1
支
l
标准硬度块
1
块;
l
挂绳
1
根
l
探头保护帽
1
个
l
使用说明书
1
本
6
选购件
l
智能手机(预安装“时代智检测”
APP
)
1
台
l
测试台架
TIMEA531
1
台
l SIM 卡 1 张
