时代TIME5150里氏硬度计

产品名称： TIME5150里氏硬度计

上架时间：2023

品牌名称：时代

全国电话： 400-860-1787

产品优势：

• 全国博士后流动站

• 国内外市场占有率高

企业优势：

• 通过ISO-9000标准认证

• 国内先进的仪器制造企业

1 新品简介

TIME515X 系列硬度计是时代公司最新研发的一体化里氏硬度计系列产品，包含： TIME5150 里氏硬度计和 TIME5150P 电力专用型硬度计。

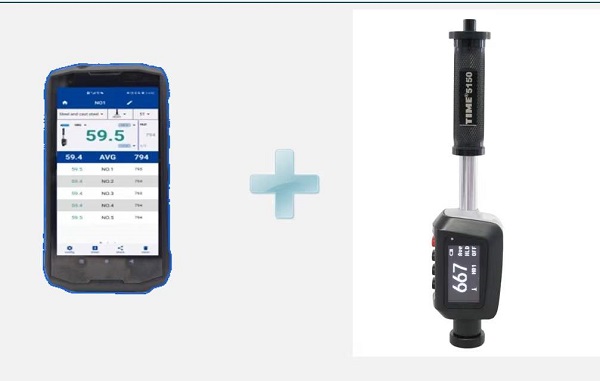

产品均采用 D 型冲击装置。全新造型设计，具有良好的便携性及一定的单手操作性；采用大尺寸高对比度点阵 OLED 显示屏，全新界面设计，配合灵活的按键操作，使信息显示清晰、便捷；产品具有蓝牙功能，测量数据既可通过微型蓝牙打印机实时打印输出，也可传输到手机端的专用检测 APP 软件（研发中，暂不提供），进行保存及后续处理。

TIME5150 里氏硬度计为标准版本，包含所有常用材料的硬度转换表，还可测试强度、切换到国外硬度转换表，测试范围非常广泛。

TIME5150P 电力专用型硬度计在标准版的基础上，新增 9 种电力行业常用高合金钢材料的硬度检测，符合电力行业标准： DL/T 1845-2018 电力设备高合金钢里氏硬度试验方法，具有很强的专业适用性。

本系列产品具有自定义材料功能，用户可很方便地通过对比试验，生成自己专属的硬度转换表，解决使用预装转换表时“测值不准，误差偏大”的传统问题。

2 工作原理

用规定质量的冲击体在弹力作用下 , 以一定速度冲击试样表面 , 用冲击体在距试样表面 1mm 处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：

HL=1000 × VB / VA

式中：

HL—— 里氏硬度值；

VB—— 冲击体回弹速度；

VA—— 冲击体冲击速度。

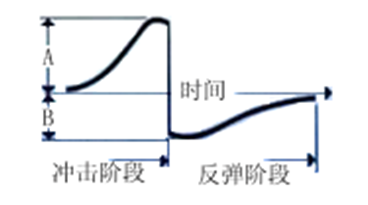

冲击装置输出信号示意图如下：

3 产品特点

» 产品体型小巧，具有良好的便携性。

» 采用 128 × 64 图形点阵 OLED 显示屏，显示效果好，信息丰富。

» 具有自定义材料功能，用户可通过对比试验生成专属硬度转换表。

» 具有自动识别常用冲击方向功能。

» 可存储 100 个测量平均值。

» 可预先设置硬度值上、下限，有超差提示，方便用户批量检测。

» 可切换至国外硬度转换表，作为硬度转换参考。

» 具有示值软件校准功能。

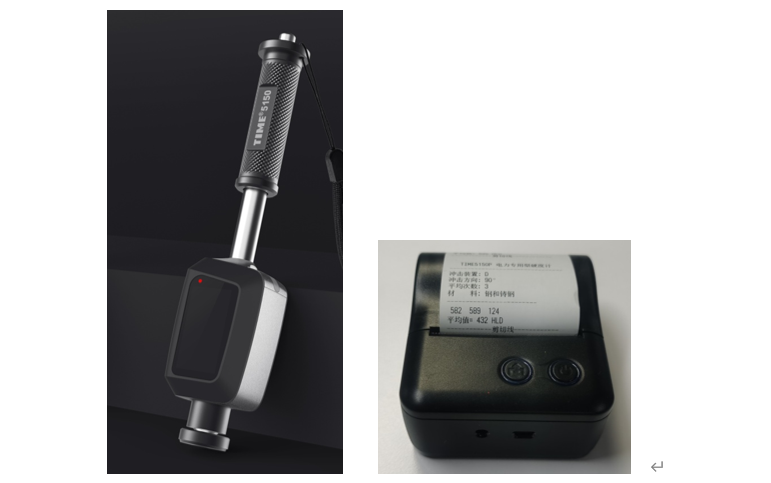

» 可无线连接蓝牙打印机，打印输出测量数据。

» 可通过蓝牙与智能手机端的专用测量 APP 连接，实现更强大的功能（预留）。

» 具有自动关机功能，且自动关机时长可调，或关闭该功能。

» 内置可充电锂电池，采用 Type-C 插口充电，电池无记忆效应，充电方便，寿命长。

» TIME5150P 电力专用型硬度计，符合电力行业标准，可用于 9 种常用高合金钢设备的硬度检测。

4 适用范围

代号	材料	硬度制	适用范围
M01	钢和铸钢 (Steel and Cast Steel)	HV	83 ～ 976
		HB	127 ～ 651
		HRC	17.9 ～ 68.5
		HRB	59.6 ～ 99.6
		HS	32.2 ～ 99.5
		HRA	59.1 ～ 85.8
M02	合金工具钢 (Cold Work Tool Steel)	HV	80 ～ 898
M02	合金工具钢 (Cold Work Tool Steel)	HRC	20.4 ～ 67.1
M03	不锈钢 (Stainless Steel)	HV	85 ～ 802
		HB	85 ～ 655
		HRB	46.5 ～ 101.7
M04	灰铸铁 (Grey Cast Iron)	HB	93 ～ 334
M05	球墨铸铁 (Nodular Cast Iron)	HB	131 ～ 387
M06	铸铝合金 (Cast Aluminum Alloys)	HB	19 ～ 164
M06	铸铝合金 (Cast Aluminum Alloys)	HRB	23.8 ～ 84.6
M07	铜锌合金 (Copper-Zinc Alloys)	HB	40 ～ 173
M07	铜锌合金 (Copper-Zinc Alloys)	HRB	13.5 ～ 95.3
M08	铜锡合金 (Copper-Aluminum Alloys)	HB	60 ～ 290
M09	纯铜 (Wrought Copper)	HB	45 ～ 315
M10	锻钢 (Wrought Steel)	HB	143 ～ 650

代号	材料	里氏硬度 HLD	强度 σ _b (MPa)
S01	低碳钢（ Mild Steel ）	350 ～ 522	374 ～ 780
S02	高碳钢（ High Carbon ）	500 ～ 710	737 ～ 1670
S03	铬钢（ Cr ）	500 ～ 730	707 ～ 1829
S04	铬钒钢（ Cr-V ）	500 ～ 750	704 ～ 1980
S05	铬镍钢（ Cr-Ni ）	500 ～ 750	763 ～ 2007
S06	铬钼钢（ Cr-Mo ）	500 ～ 738	721 ～ 1875
S07	铬镍钼钢（ Cr-Ni-Mo ）	540 ～ 738	844 ～ 1933
S08	铬锰硅钢（ Cr-Mn-Si ）	500 ～ 750	755 ～ 1993
S09	超高强度钢（ SS.Steel ）	630 ～ 800	1180 ～ 2652
S10	不锈钢（ ST.Steel ）	500 ～ 710	703 ～ 1676

TIME5150P 专享硬度表：

代号	电力高合金钢材料	硬度制	适用范围
D01	10Cr9Mo1VNbN(T/P91)( 母材焊缝 )	HB	140 ～ 284
D02	10Cr9MoW2VNbBN(T/P92)( 母材 )	HB	139 ～ 273
D03	10Cr9MoW2VNbBN(T/P92)( 焊缝 )	HB	157 ～ 322
D04	GH4145	HB	293 ～ 378
D05	22Cr12NiWMoV （ C422 ）	HB	247 ～ 369
D06	20Cr13	HB	190 ～ 303
D07	05Cr17Ni4Cu4Nb	HB	273 ～ 328
D08	14Cr12Ni13Mo2VN	HB	290 ～ 398
D09	22Cr12NiWMoV	HB	256 ～ 320

5 技术参数

» 冲击装置： D 型；

» 冲击装置特性和测量要求见表 1 ，球头压痕尺寸见表 2 ；

表 1

特性	参数
冲击能量	11mJ
冲击体质量	5.5g
球头硬度	≥ 1600HV
球头直径	3mm
球头材料	碳化钨
试件最大硬度	1600± 100HV2
试件表面粗糙度 Ra	≤ 1.6 μ m
试件最小重量：
可直接测量	>5kg
需稳定支承	2 ～ 5kg
需密实耦合	0.05 ～ 2kg
试件最小厚度：
可直接测量	＞ 5mm
需密实耦合	≤5mm
硬化层最小深度	0.8mm

表 2

硬度	特性	参数
300HV	压痕直径	0.54mm
300HV	压痕深度	24 μ m
600HV	压痕直径	0.54mm
600HV	压痕深度	17 μ m
800HV	压痕直径	0.35mm
800HV	压痕深度	10 μ m

» 示值误差和示值重复性，见表 3 。

» 测量范围： 170 ～ 960 HLD

» 测量方向： 360 °

表 3

标准里氏硬度块硬度值	示值误差	示值重复性
790 ± 40HLD	± 6 HLD	6 HLD
530 ± 40HLD	± 10 HLD	10 HLD

» 硬度制： HL 、 HV 、 HB 、 HRC 、 HRB 、 HS 、 HRA 。

» 强度： σ b 。

» 显示： OLED 显示屏， 128 × 64 图形点阵。

» 数据存储： 100 个测量平均值。

» 自定义材料数量：最多 5 种。

» 电力行业高合金钢材料数量（限 TIME5150P ）： 9 种。

» 无线通讯接口标准：蓝牙 4.2 。

» 数据输出：便携式蓝牙打印机。

» 充电电源： 5V/1A 。

» 充电时间：约 3 小时。

» 尺寸： 177mm×38mm×29mm

» 重量：约 120g

6 品种规格

6.1 基本配置：

» 主机 1 台；

» 小支承环 1 只；

» 尼龙刷（ I ） 1 只；

» 里氏标准块（高值） 1 块；

» 充电器 1 套；

» 挂绳 1 根。

6.2 选择配置：

» 各种异型支承环。
