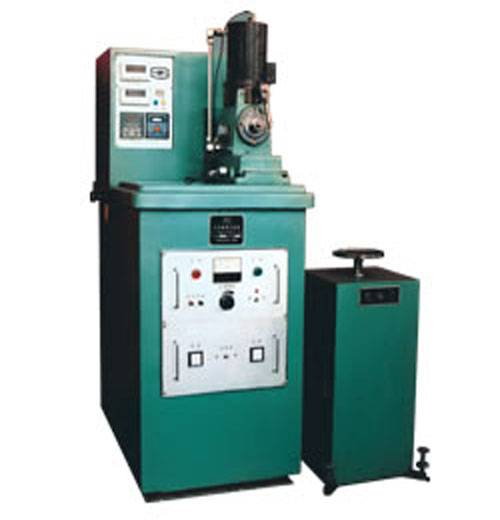

MR-H5A环块摩擦磨损试验机

产品名称：MR-H5A环块摩擦磨损试验机

上架时间：2014.2.13

品牌名称：时代

售前咨询： 400-860-1787

产品优势：

• 全国试验机国家银质奖

• 全国国家级企业技术中心

• 全国博士后流动站

• 全国防静电自动化线路板生产线

企业优势：

• 通过ISO-9000标准认证

• 全国先进的试验机制造基地（68000平米）

• 试验机出口量高

   MR-H5A环块摩擦磨损试验机主要用来做各种润滑油和脂在滑动摩擦状态下的承载能力和摩擦特性的试验；摩擦磨损试验机也可 以用来做各种金属材料和非金属材料（尼龙、塑料等）在滑动摩擦状态下的耐磨性能的试验；同时也可以测定各种材料的摩擦力，并推算出各种材料的摩擦系数。

   1.试验机的组成 MR-H5A环块摩擦试验机 由机身与工作台、主轴与杠杆机构、1.5kW(0-1500r/min)的直流电机、转速数字显示仪、温度控制器、电子式时间继电器、电器箱和直流调速系统装置、润滑系统和加热装置、施力装置、试样及附件等几个部分组成。

   2.试验机结构简述 直流调速电机通过法兰盘带动前端装有试环的主轴做顺时针方向旋转。 磁电传感器通过装在主轴上的测速齿轮直接测量出主轴的转速，并在转速数字显示仪上显示出来。主轴上的皮带轮通过齿形同步带带动在齿轮油泵加长轴上空转的皮带轮转动，试验机油从油罐流经试环试块面间到主轴座油槽里，皮带轮通过手把控制传动离合器带动齿轮油泵，把试验油又抽回到油罐里，这样试验油可循环使用。如将传动离合器的手把插在上面的定位孔里时，则传动离合器与皮带轮脱开，皮带轮在齿轮油泵加长轴上空转；如将传动离合器的手把插在下面的定位孔里时，则传动离合器与皮带轮啮合，带动齿轮油泵运转。 圆刀承骑在刀刃底座刀刃上，上面支承着摩擦力杆，试验力杆骑在摩擦力杆的刀刃上，左端支承着装夹着试块的试块座，试块座上的试块挡板正好卡在装在主轴轴端的铜滑套上。试块座试验力杆摩擦力杆组成了一套完整的既能施力又能测力的杠杆机构。通过10：1的试验力杆把试验力传递给试块而对作顺时针旋转的试环施加试验力P；通过对摩擦力杆施加试验力来平衡试环试块面间的摩擦力F，根据P和F来推出摩擦系数μ值。 施力装置由550W，1400r/min的三相微型异步电动机通过皮带轮，三角皮带，大皮带轮带动蜗杆和蜗轮及螺杆和升降螺母使砣盘以8.92-13.33N/S的均匀速率，平稳的将砣加到（或卸除）试验力杆的右端V形槽中，消除冲击试验力对试验结果的影响。 做润滑油试验时，通过电加热器将润滑油加热。由铂热电阻测量油温，温控仪表自动控制油的温度。
