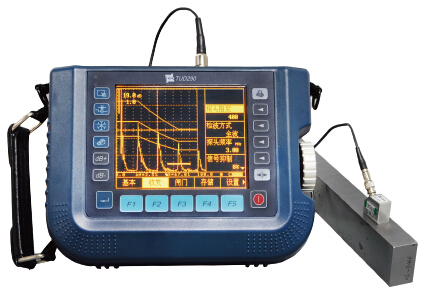

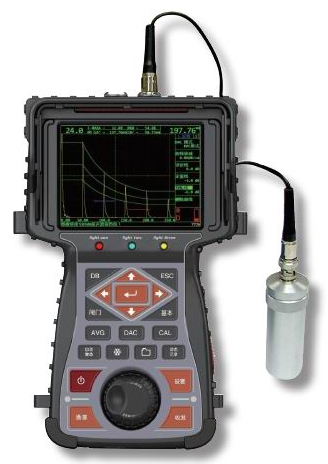

时代TUD290数字超声波探伤仪

品牌名称：时代

售前咨询： 400-860-1787

产品优势：

• 全国仪器仪表名牌产品

• 全国国家级企业技术中心

• 全国仪器精品工程企业

企业优势：

• 通过ISO-9000标准认证

• 全国先进的仪器制造企业

l 采用高亮彩色 VGA （ 640x480 ） TFT 液晶显示屏

屏幕分辨率更高，图形更细腻，信息更丰富

l 支持灰度 B 扫描显示

可显示灰度 B 扫描，一个屏幕显示丰富信息量，可用于简单 TOFD 应用。

l 丰富的测量功能

两个完全独立的测量闸门，可以测量每个闸门的声程、深度、投影、当量等参数，还能测量两闸门之差

l 丰富的波形冻结功能

波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。

l 包括四个国内主要探伤标准

可直接通过选取标准、试块、探伤等级自动设置 DAC 曲线的三线偏移量

l 两点校准和斜探头 K 值校准功能

l 多种配色方案可选，亮度可调，满足不同环境需要

l 中文、英文、西班牙文支持

主要性能特点：

l 符合欧标 En12668-1 的标准要求

l 可配置的方波脉冲发生器

l 灵敏度余量大于等于 62dB

标准配置及可选件

1.1.1 标准配置

表1.1 标准配置清单

名称	数量
主机	1台
锂电池	1组
外置充电器（电源适配器3A/9V）	1 只
LEMO -Q9探头连接电缆（Q9-Q9探头连接电缆）	1条
LEMO -Q6探头连接电缆（Q9-Q6探头连接电缆）	1条
产品包装箱	1个
颈挂式配带	1条
腕带	1条
遮光罩	1个
使用说明书	1本
直探头	φ20 2.5MHz一支
斜探头	8×9K2 5MHz一支
耦合剂	1瓶

1.1.2 可选件

表1.2 可选件清单

名称	数量
USB通讯电缆Host	1条
USB通讯电缆Device	1条
锂电池	1组
PC端通讯软件	1套
打印机	1台
标准回波探头	1支
标准试块	任选

1.2 仪器技术参数及性能特点

1.1.1 主要技术参数

表1.3主要技术参数

名称	技术参数
扫描范围（ mm ）	零界面入射~ 10000
增益范围（ dB ）	0 ~ 1 1 0
显示延迟（ μs ）	- 20 ~ + 3400
探头延迟（ μs ）	-1.000 ~ 750.000
声速（ m/s ）	600 ~ 9999

1.2.2 使用环境

温度：-10~50℃

湿度：20%～90%RH

1.2.3 电源

聚合物电池2×3.7V 5000mAh

电池工作时间（h）：不低于8

电池快充时间（h）：不超过8

电源适配器

适配器输入： 100-240～50/60Hz

适配器输出： 9V DC/3 A～4A

1.2.4 外型尺寸和重量

外型尺寸：约300mm×180 mm×58 mm

重量：约1.6Kg

1.2.5 性能特点

显示

u 5.7英寸，VGA彩色TFT液晶显示屏；

u 可同时显示A扫描和B扫描波形；

u 可同时显示5个不同的测量值；

u 具有丰富实用的波形冻结、峰值、比较、包络功能；

u 多种配色方案可选，亮度可调，满足不同环境需要；

u 中文、英文、西文语言选择；

发射

u 带有调节选项的高性能方波脉冲发生器；

u 脉冲幅度（ V ）：1 00 - 400 ， 10V步距可调；

u 脉冲宽度（ ns ）：75、 100 -500，50ns步距可调；

u 阻抗匹配（Ω）：5 0 、 1 0 0 、 200 、 500 可调；

u 发射重复频率 (Hz) ： 10 ～ 1000 ；

u 工作方式：单探头、双探头、透射。

接收

u 采样速率： 80MHz ；

u 检波方式：正半波、负半波、全波、射频；

u 增益 110dB ；

u 增益步距： 0.1 、 0.2 、 0.5 、 1.0 、 2.0 、 6.0 、 12 .0 dB ；

u 自动增益；

闸门

u 两个独立的测量闸门；

u 可进行双闸门操作和测量；

u 丰富的闸门测量和报警功能；

报警

u 可设置的多种报警模式的声、光报警；

u 闸门进波、失波报警；

数据存储

u 具有探伤参数存储、复制、调出功能；可存储30个通道；

u 可为通道增加注释以方便识别通道；

u 具有A扫和B扫的波形存储、回放功能，可存储1000幅；

u 可集中编辑参数并与波形同时显示；

探伤功能

u 标准动态DAC曲线；

u 两个独立闸门丰富的测量功能；

u 峰值检测：实时检索缺陷最高波，标定缺陷最大值；

u 缺陷定位：水平位置，深度位置，声程；

u 缺陷定量： DAC SL定量方式；

u 两点校准及斜探头校准功能；

u 具有线性抑制功能，最大抑制为屏高的 80% ；

通讯

u 可通过USB与计算机通讯，可将参数、波形、屏幕及文件信息上传至计算机；

接口

u USB OTG 端口；

u RS232 ；

u 电源适配器接口。

其他

u 具有系统参数的加锁 / 解锁功能；

u 实时时钟。

1.3 性能指标

项目	指标
产品信息
产品重量（kg）	约1.6
产品外型尺寸（mm）	30 0× 18 0× 5 8（不带遮光罩）
工作温度（℃）	-1 0 ～+50
存储温度（℃）	-2 0 ～+60
语言	英语、中文
探头连接	LEMO 或BNC
电池容量（mAh）	聚合物电池2×3.7V 5000mAh
电池工作时间（ h ）	不低于8
充电时间（ h ）	不超过8
电源适配器	输入100-240～50/60Hz 输出9V DC/3 A～4A
显示屏	彩色透射式TFT，640x480
基本
测量单位	mm 、 inch 、 m s
扫描范围（ mm ）	零界面入射～ 9999
声速调节（ m/s ）	600～9999
探头延迟（ m s ）	-1.000～750.000
显示延迟（ m s ）	-20～ +340 0
工作方式	单探头、双探头、透射
波形显示方式	A扫描显示、灰度B扫描显示、AB扫描同时显示
脉冲发生器
脉冲形式	方波
发射电源（V）	1 00 - 400 ，10V步距可调
发射脉宽（ns）	75、 100 -500，50ns步距可调
探头阻尼( Ω )	50、100、200、500
发射重复频率(Hz)	10～1000
接收器
增益（dB）	0～110
总带宽（MHz）	0.5~15
检波方式	正半波、负半波、全波、射频
垂直线性误差	±2%
放大器精度（dB）	± 1
抑制（ % ）	屏高的 0 ～ 80
采样速率（MHz）	80
发射串扰抑制（ dB ）	≥ 80
发射脉冲后盲区（ μs ）	≤ 10 (与发射有关)
动态范围（ dB ）	≥40
瞬时分辨力（ dB ）	≥32
水平线性误差	不大于全屏宽度的± 0. 2 %
灵敏度余量	≥62dB
测量及其他
测量闸门	2个独立测量闸门
检测方式	边沿、峰值
闸门测量	回波的幅值、声程、深度、投影等
冻结	冻结方式有：全冻结、峰值、比较、包络等方式
DAC缺陷定量	根据缺陷回波和DAC 曲线对缺陷进行评估
闸门逻辑	关、测量、进波报警、失波报警
闸门报警	关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存
报警蜂鸣	关、开
数据管理，通信及打印
数据存储	30个探伤参数通道记录
数据存储	1000幅波形图（包括980幅A扫描波形和20幅B扫描波形）
数据管理	实现对通道、波形的存储、查看、回放操作
通信	通过USB接口与PC机通信

输出接口
USB OTG接口	USB2.0 Device 与PC机通讯接口
微型RS232接口
电源适配接口

1.3 相关国家标准和行业标准

本仪器及本说明书涉及到的超声波探伤国家标准和行业标准有：

u GB/T 12604.1-2005 无损检测术语超声检测

u JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件

u JJG 746-2004 超声探伤仪检定规程

u GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级

u JB/T 4730.3-2005 承压设备无损检测第3部分：超声检测

u JG/T 203-2007钢结构超声波探伤及质量分级法，代替JG/T 3034-1996

u SY/T 4109-2005 石油天然气钢制管道无损检测，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
